振动时效工艺是对构件施加交变应力，与构件上的残余应力叠加达到材料的屈服应力，发生局部的宏观和微观塑性变形;这种塑性变形往往首先发生在残余应力最大处和构件的应力集中点，使这里的残余应力得以释放，达到降低和均化残余应力的作用。应用振动时效技术在我国已达25年，相继出台三个技术标准，也已纳入我国建筑钢结构施工规范，技术成熟。

        对重要焊接构件先进行整体热时效，然后在现场与其它构件进行组合拼焊的工艺是建筑钢结构制造常采用的方法。上海金茂大厦的钢架采用全焊接结构，在工厂完成零部构件制造、且对受力构件-转换柱先进行整体热时效，然后运现场拼焊。目前，热时效仍是一种主流工艺，其具有焊缝去氢、恢复塑性和消应力三重功能。一般认为热时效的消应力效果为40-80%，然而对建筑钢结构而言，现场拼焊而产生的残余应力将依然存在于钢结构中，而在现场进一步采用热时效工艺就十分困难了;局部热时效可以降低被处理焊接接头的应力，但加热带边缘会产生新的热处理应力，且局部热时效实施比较困难，能耗很大。因此，振动时效工艺成为解决这个问题的首选!

        振动时效是对构件施加交变应力，与构件上的残余应力叠加达到材料的屈服应力，发生局部的宏观和微观塑性变形;这种塑性变形往往首先发生在残余应力最大处和构件的应力集中点，使这里的残余应力得以释放，达到降低和均化残余应力的作用。应用振动时效技术在我国已达25年，相继出台三个技术标准[1]，也已纳入我国建筑钢结构施工规范，技术成熟。由于振动时效经济性好、方法简单、工艺快捷、效果显著、适用面广，且不受构件的大小、重量以及场地的限制，已广泛应用于机床、起重运输、冶金、化工等制造业，也渗入到核工业(核反应堆内构件、核聚变设备)、磁悬浮交通、宇航等高尖领域。

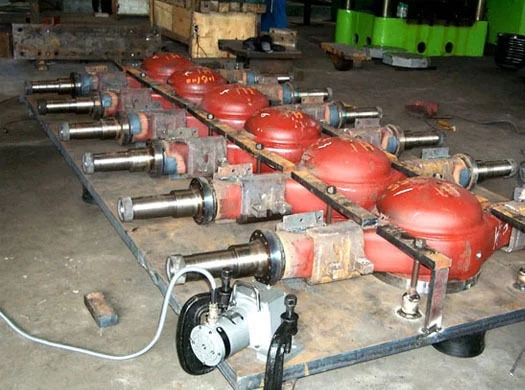

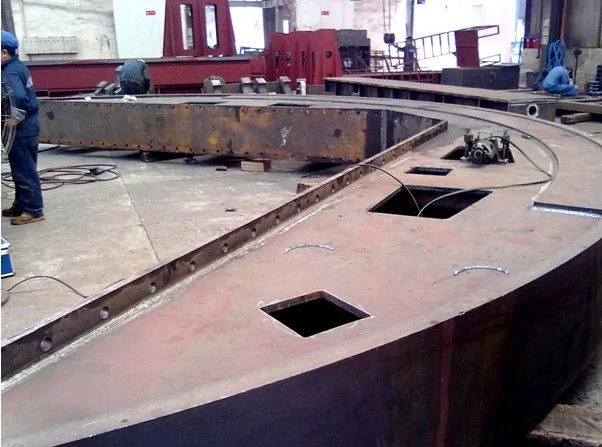

        振动时效设备，对一个构件的处理时间一般为20-45分钟，结果表明:振动时效的消应力效果为20-50%;尽管振动时效不具备去氢和恢复塑性的功能，但从尺寸稳定性比较，已达到和超过热时效的水平，振动时效是一种以消应力、提高尺寸稳定性为目标的替代热时效的先进工艺。尽管目前振动时效在建筑钢结构应用尚少，但根据建筑钢结构的载荷特点与施工要求，振动时效有可能成为今后建筑钢结构消应力的主流工艺之一。
