重庆华熙LIVE·鱼洞体育馆项目作为西南地区最大的综合体育场馆，屋盖平面形状为圆角矩形（接近椭圆形），短跨方向109.2m，长跨方向126m，采用双向交叉平面钢桁架结构, 钢桁架底部标高为+24.900m，桁架顶部标高+33.540m，钢屋盖通过周边36个钢铰支座支撑于下部钢骨混凝土结构上，整个体育馆钢结构用钢量约4500吨。通过多种施工方案对比分析，最终确定屋盖钢结构采用中心区液压整体提升技术配合外环650吨大型履带吊分段吊装施工技术；中心区提升重量达1300吨；外环主桁架共计36榀，每榀钢桁架跨度约22米，重量约27吨，外环总重量达1600吨。

1300吨

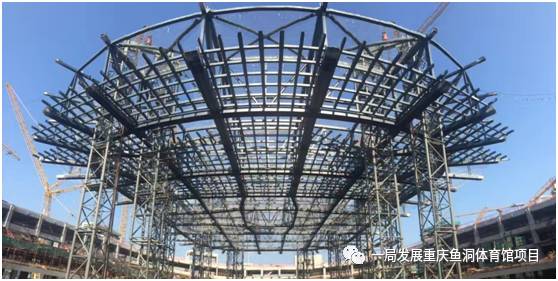

西南最大钢屋盖顺利提升

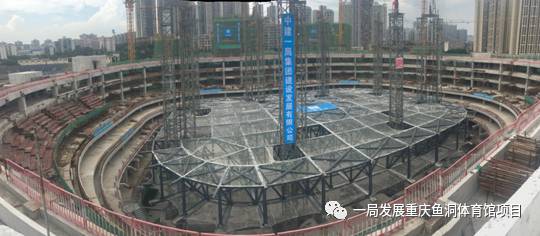

开始提升

提升过程中

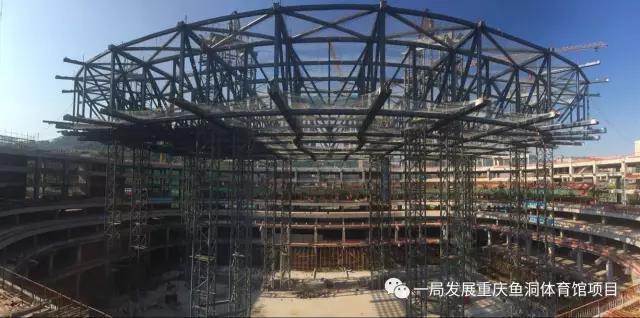

提升完成

650吨

大型履带吊分段吊装

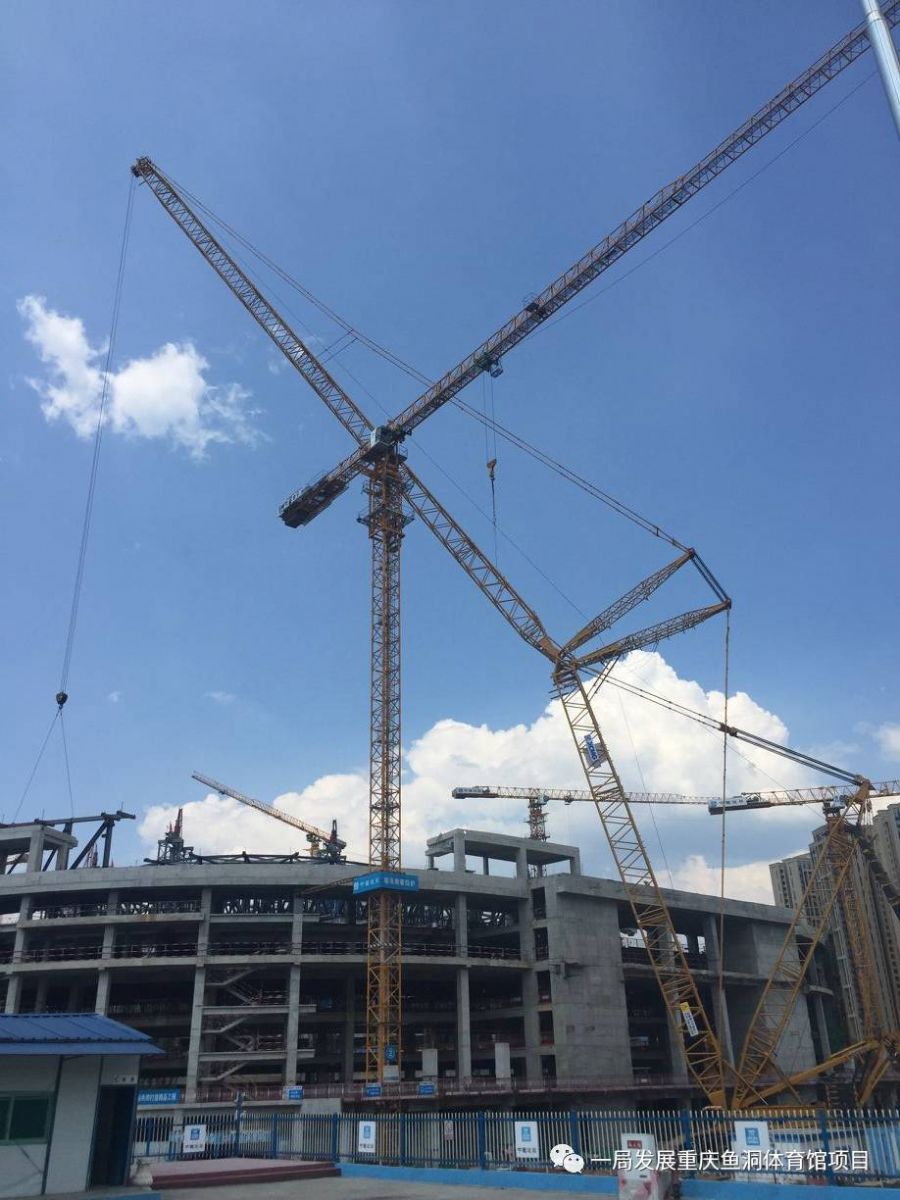

650吨大型履带吊7月13日进场开始组装，历时9天组装完成并通过验收。650吨吊车采用42米主臂加96米副臂，带超起的工况组合。最大吊装半径达105米，末端最大吊重可达35吨。组拼完成后自立高度可达120米，高度约为现场塔吊自立高度的两倍。吊车自重达600吨，吊装构件时附加超起配重后重量达到870吨。

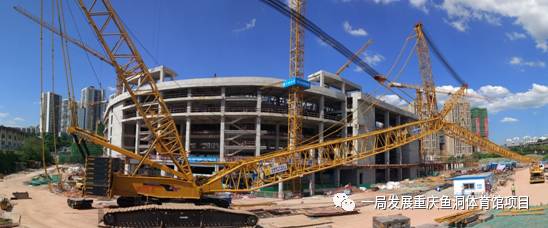

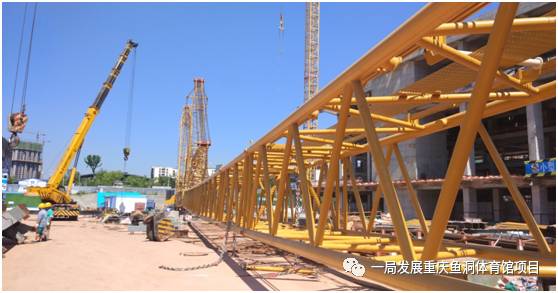

履带吊开始组装

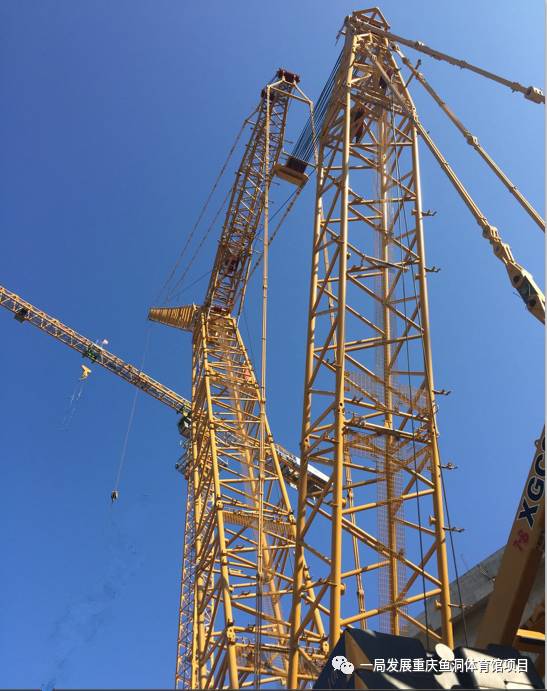

主臂缓缓升起

 主副臂升起完成

1600吨

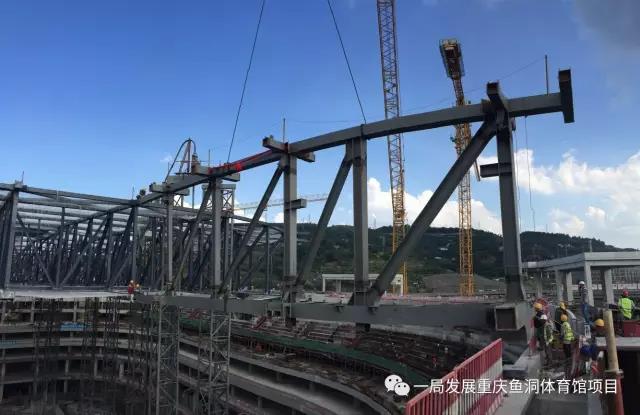

外环吊装

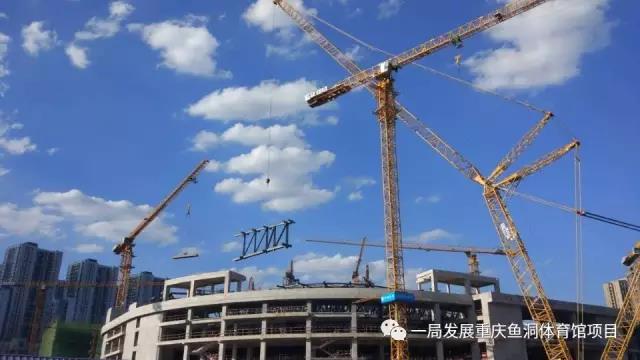

屋面外环重量达1600吨，本次外环钢桁架的成功吊装正式拉开了屋面钢结构工程650吨大型履带吊分段吊装的序幕，随着我司管理人员一声令下，信号工指挥650吨履带吊缓缓起钩，首榀钢桁架离地越来越高，慢慢的越过了主体结构，当达到指定的高度后开始向就位点靠近，缓慢降到设计标高后进行精确就位。前期通过工厂加工预调尺寸、拼装前现场实测数据分析，外环桁架拼装过程尺寸预调，最终保证首榀桁架成功就位，整个吊装过程仅历时2个小时。

重庆华熙LIVE·鱼洞体育馆项目部全体员工将以饱满的工作热情和积极的工作态度迎接新的挑战，将公司“专业 可信赖”的企业品格发扬光大，高标准、严要求实现项目优质履约。
